Спецификация

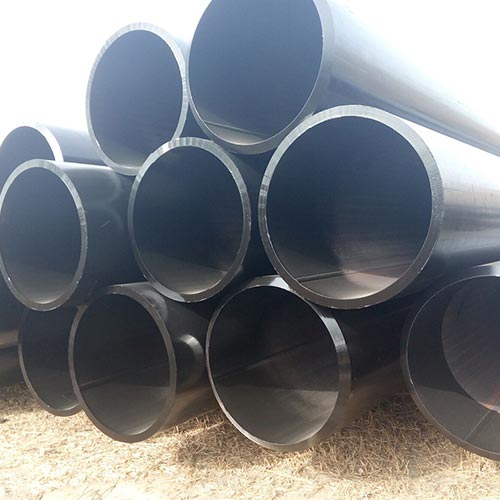

Стальная труба LSAW
Труба стальная прямошовная прямая сварная под флюсом
использование: Используется для подачи жидкости под низким давлением, например, вода, газ, и масло.
Процесс:
LSAW – UO(UOE)、РБ(RBE)、JCO(JCOE)
DSAW - двойная дуговая сварка под флюсом
Стандарт: API 5L, API 5CT, АСТМА 53, EN10217, ИЗ 2458. ЯВЛЯЕТСЯ 3589, ГБ / T3091, ГБ / T9711
Сертификат:EN10217, EN10219
Наружный диаметр: 355.6мм– 1626 мм
Толщина стенки: 8 -50мм
Длина: до 12м
Марка стали:
API 5L: GR B, X42, X46, X56, X60, X65, X70
ASTM A53: GR A, GR B, GR C
В: S275, S275JR, S355JRH, S355J2H
ГБ: Q195, Q215, Q235, Q345, L175, L210, L245, L320, L360- L555
Поверхность: Fusion Bond Эпоксидное покрытие, Угольная смола эпоксидная, 3НА, Покрытие Vanish, Битумное покрытие, Покрытие Black Oil по требованию заказчика
Контрольная работа: Химический компонентный анализ, Механические свойства (Предел прочности на растяжение, Предел текучести, Удлинение), Технические свойства (Тест на сплющивание, Тест на изгиб, Удар Тест, Испытание на удар), Проверка внешних размеров, Гидростатический тест, Рентгеновский тест.
Сертификат испытаний мельницы: EN 10204 / 3.1B
Толщина стенки
Линейная труба API 5L
МАРКА СТАЛИ
API 5L PSL1 / PSL2 GR B , X42, X46, X52, X60, X65, X70
ХИМИЧЕСКИЙ СОСТАВ СТАЛИ
|
МАРКА СТАЛИ |
% по массе, Максимум |
||||
|
C |
И |
Mn |
п |
S |
|
|
GR B |
0.26 |
0.40 |
1.20 |
0.030 |
0.030 |
|
X42 |
0.26 |
0.40 |
1.30 |
0.030 |
0.030 |
|
X46 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X52 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X56 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X60 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X65 |
0.26 |
0.40 |
1.45 |
0.030 |
0.030 |
|
X70 |
0.26 |
0.40 |
1.65 |
0.030 |
0.030 |
МЕХАНИЧЕСКИЕ СВОЙСТВА
|
МАРКА СТАЛИ |
Предел текучести, мин. psi (МПа) |
Прочность на разрыв, мин. psi (МПа) |
Удлинение в 2 в., мин. % |
|
GR B |
245 |
415 |
 |
|
X42 |
290 |
415 |
|
|
X46 |
320 |
435 |
|
|
X52 |
360 |
460 |
|
|
X56 |
390 |
490 |
|
|
X60 |
415 |
520 |
|
|
X65 |
450 |
535 |
|
|
X70 |
485 |
570 |
ТРЕБУЕТСЯ ТЕСТ
Химический анализ, Механический тест, Визуальный осмотр , Испытание на растяжение, Проверка размеров
Тест на изгиб , Тест на сплющивание, Испытание на удар, DWT тест, NDT тест
Гидростатический тест, Тест на твердость…..
Стальная труба ASTM A53
Стальная труба ASTM A53 GR B
ХИМИЧЕСКИЙ СОСТАВ СТАЛИ
Сталь должна соответствовать следующим требованиям по химическому составу::
|
МАРКА СТАЛИ |
Состав Макс, % |
||||||||
|
C |
Mn |
п |
S |
С |
Ni |
Cr |
Пн |
V |
|
|
GR B |
0.30 |
1.20 |
0.05 |
0.05 |
0.40 |
0.40 |
0.40 |
0.15 |
0.08 |
МЕХАНИЧЕСКИЕ СВОЙСТВА
|
МАРКА СТАЛИ |
Предел прочности ,мин, Пси ( MPA) |
Предел текучести , мин, psi, ( MPA) |
|
GR B |
60 000 (415) |
350 000 (240) |
